承德刮板輸送機生產廠家
2023-09-20 08:04:47
刮板輸送機
用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。 在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中優良的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。
設備簡介

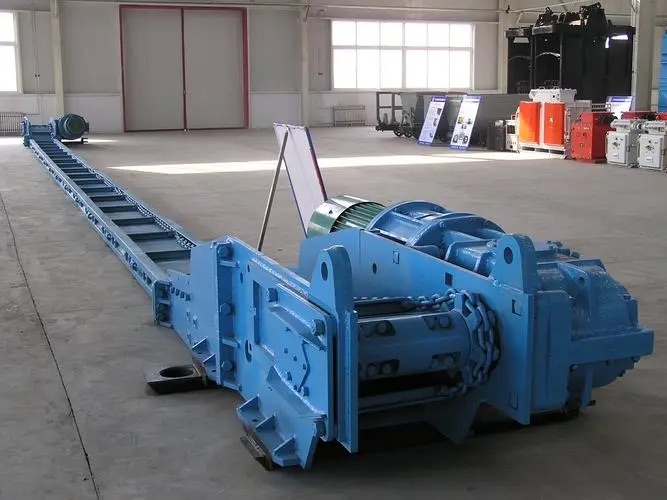

各種類型的刮板輸送機的主要結構和組成的部件基本是相同的，它由機頭、中間部和機尾部等三個部分組成。
此外，還有供推移輸送機用的液壓千斤頂裝置和緊鏈時用的緊鏈器等附屬部件。機頭部由機頭架、電動機、液力耦合器、減速器及鏈輪等件組成。中部由過渡槽、中部槽、鏈條和刮板等件組成。機尾部是供刮板鏈返回的裝置。重型刮板輸送機的機尾與機頭一樣，也設有動力傳動裝置，從安設的位置來區分叫上機頭與下機頭。
工作原理
刮板輸送機的工作原理是，將敞開的溜槽，作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
使用維護
(1)刮板輸送機開始投人運轉期間，應注意檢查刮板鏈的松緊程度，因?yàn)榱锊坶g的連接會因運轉而縮小間距。而鏈子過松會出現卡鏈、跳鏈、斷鏈和鏈條掉道的事故.檢查方法是反轉輸送機，數一數松弛鏈環數目，如有兩個以上全部松弛的鏈環時，則需要重新緊鏈。
(2)工作面要保持直線。若工作面不直，會使兩條鏈的張力不等，將導致鏈條磨損不均或使底鏈掉道、卡住或斷鏈。
(3)輸送機的彎曲要適宜，不要出現“急彎”，應使彎曲部分不小于八節溜槽，推移時要注意前后液壓千斤頂互相配合，避免出現急彎。否則會引起溜槽錯口，造成斷鏈掉鏈?zhǔn)鹿?，要特別注意輸送機停車時不能推移。
(4)輸送機鋪得要平。由于溜槽結構的限制，它只能適應在垂直方向3'-5'的變化，因此工作面底板如有局部凹凸應予平整.并且輸送機鋪設平整有利于刮板鏈的運轉，可減小溜槽的磨損和使功率消耗減小。
(5)在進行爆破時，需要把輸送機的傳動部分及管路、機組電纜、開關等保護好。當輸送機運送鐵料、長材料時，應制定安然措施，以免造成人身事故。
(6)過渡槽機尾和中間槽的搭接處不準有過大的折曲，有折曲時應用木板墊好。
(7)特別注意聯軸節振動情況，在輸送機啟動時檢查液力聯軸節振動情況，為了保護良好的散熱條件，應經常清理保護蓋板和液
安然措施
刮板輸送機的回撤順序
刮板及刮板鏈→刮板輸送機機尾及其傳動部冷卻水管及電纜→刮板輸送機機頭及其傳動部→機頭彎曲過渡槽→中部槽及電纜槽。
拆卸、裝車及捆綁
1、拆除刮板輸送機時，應先停電閉鎖，然后在機頭過渡槽處將刮板上鏈掐開，閉鎖機頭電機給機尾電機送電，機尾電機正轉點動將所有刮板鏈吐出，并用人工拉到煤壁側分段從機巷裝車運出。
2、刮板輸送機機尾拆除后，利用風巷絞車牽引到起吊裝置下進行解體，將其傳動部拆下，分別進行裝車。裝車具體方法是利用兩個倒鏈分別吊住部件兩頭起吊確定高度后，將平板車推入設備下裝車，捆綁時，每車?yán)壊簧儆?處，每處不少于6股8#鉛絲絞緊捆綁，即先用8#鉛絲在四角進行捆綁固定，再用兩根Φ18.5mm的鋼絲繩繩扣配合花欄螺絲沿對角進行交叉捆綁。
3、機尾過渡槽及其鄰近兩節中部槽均拉運到風巷進行裝車。
4、以上工作完成后，進行安裝轉盤道和鋪軌工作，同時以備拆運中部槽用。
5、中部槽及電纜槽拆卸時，首先應將兩節齒條拆去放在煤壁側，然后拆除電纜槽，每?jī)晒?jié)溜槽整體拆卸，中間連接啞鈴銷子不可拆卸。
6、中部槽連同電纜槽均采用斜臺裝車，利用主絞車牽引平板車，并將平板車與斜臺優良連接，副絞車牽引中部框架進行裝車，要求裝一件捆綁好一件，捆綁方法同上，捆綁需要牢固優良，設備捆綁好后，方可解掉副絞車鉤頭，每車要求只裝兩節溜槽和兩節電纜槽。
7、裝車?yán)壨戤吅?，?jīng)檢查無問題時，去掉斜臺與平板車間連接銷，將副絞車鋼絲繩移開軌道，利用主絞車提升到轉盤道后，利用絞車運到+1170m車場。
8、刮板輸送機機頭解體后同樣利用斜臺裝車，裝車及捆綁方法與裝中部槽相同。
9、后部輸送機回收前，后尾梁插板全部打出的情況下，先將后部輸送機左右側浮煤清凈，檢查后部輸送機老空側頂板維護情況，確認無隱患后，再檢查上口擴幫段支護，在支護完好的情況下，抽出中間支柱，騰出回收通道后，開始回收，抽出后如發現頂板支護不優良，需要用同規格的棚子套棚支護。
10、拆卸回收期間，支架需要正常供液，設專人檢查支架的完好情況，如有漏液等其它情況，需要立即進行處理，以防支架尾梁降落。
11、后部輸送機回收時，可分為兩段同時進行回收（以60#支架為中心），即上段自上而下，下段自下而上順序回收。
12、回收機尾段時，可利用風巷回柱絞車配合導向滑輪進行回收。將導向滑輪利用新品40T鏈環或鋼絲繩繩扣固定在100#架尾梁上幫的戧柱上，把60#架以上段從100#架上幫的空間拉出，拖至裝車地點，分類裝車運走。
13、后部輸送機機尾及傳動部，可用5噸導鏈進行拉運。后溜機頭段的回收，待端頭支架回收完畢，把下口頂板維護好后，利用機巷安裝的JH-14型回柱絞車配合導向滑輪進行回收，將導向滑輪利用新品40T鏈環或鋼絲繩繩扣支設戧柱固定在1#過渡架尾梁側機巷的合適位置，拉出后在機巷進行裝車外運。裝車和捆綁方法同前溜。
14、回收后溜前，在60#架尾梁處打兩棵戧柱或利用40T鏈環捆綁放置道木阻車器，防止回收60#架以上溜槽時設備下滑，在此處掛上金屬網片，將上下段隔開，防止回收后溜后上口雜物滑下傷人。
15、拉運后溜設備時，鋼絲繩沿線不得有人工作或停留，人員需要站在兩支架間觀察設備的拉運情況，如有問題，立即停止拉運，處理好后方可繼續進行。
16、拉運后溜設備時，嚴禁人員進入或在支架尾梁處工作。為防止后溜下滑，支架與后溜聯接鏈不得提前擅自拆除，需要按照順序拆一件、運一件，拆運要協調，每次拉運溜槽不得超過2節。
17、上下兩段同時回收時，需要各派專人觀察設備的拉運情況，且需要由現場跟班隊干和盯崗人員統一指揮、現場監督。
18、后溜設備回收完畢，回收上口棚梁和單體支柱，及時用舊枕木架設兩個“#”字型木垛，接實上口頂板。里側木垛與100#支架尾梁切頂線齊，外側木垛與100#支架底座前端齊?；厥丈峡谂锪汉蛦误w支柱時，應由里向外逐架逐棵進行回收，回收前先打好保護戧柱，嚴格執行“先支后回”的原則，待木垛、板梁接實后再回收支柱。
